直流偏置技术是模拟集成电路（Analog Integrated Circuits, AIC）设计的基石，它决定了电路能否在预期的静态工作点上稳定、线性地放大或处理信号。与此随着工艺节点不断演进和设计复杂度提升，软件开发在偏置设计与验证中扮演着越来越关键的角色。本文将探讨模拟IC中的核心直流偏置技术，并阐述现代软件工具如何赋能这一传统硬件设计领域。

一、模拟集成电路直流偏置技术概述

直流偏置的核心目标是为晶体管（BJT或MOSFET）建立合适的静态工作点（Q点），确保其在交流信号激励下始终工作于放大区（对于放大器）或预期的开关/线性状态。关键偏置技术包括：

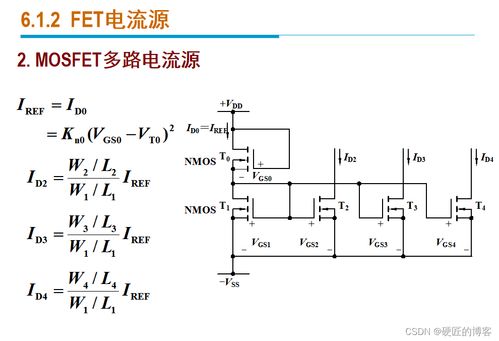

1. 电流镜偏置：利用基准电流通过电流镜网络为各级电路提供稳定、匹配的偏置电流，是模拟IC中最主流的技术。其性能依赖于器件匹配性和电源抑制比（PSRR）。
2. 分压式偏置：通过电阻分压网络设置栅极/基极电压，结构简单但功耗和面积较大，对电源波动较敏感，在集成度高的芯片中应用受限。
3. 自偏置技术：利用器件自身的特性（如MOSFET的栅源电压）或反馈机制建立偏置，常用于差分对、共源共栅等结构中，能提供良好的温度稳定性和工艺容差。
4. 亚阈值区偏置：针对低功耗设计，使MOSFET工作在亚阈值区，以极低的电流获得跨导，但对工艺偏差和温度极为敏感，需要精密的偏置补偿电路。

偏置设计的挑战在于如何在工艺角（Process Corner）、温度变化和电源电压波动下，保持工作点的稳定性和电路性能（如增益、带宽、噪声）的一致性。

二、软件开发在直流偏置设计中的关键作用

现代模拟IC设计已无法脱离软件工具链。在直流偏置环节，软件开发主要体现在设计自动化、仿真验证和数据分析三个方面：

1. 电路仿真与建模软件：

• SPICE及商业工具（如Cadence Spectre, Synopsys HSPICE）是核心。设计师通过软件建立晶体管级电路网表，进行DC操作点分析，精确计算各节点电压和支路电流，验证偏置点是否达标。

• Monte Carlo仿真和工艺角分析由软件自动执行，能快速评估偏置电路在随机失配和极端工艺条件下的鲁棒性，这是手工计算无法完成的。

1. 参数化单元与脚本自动化：

• 利用SKILL、Python或Tcl等脚本语言，可以开发自动化脚本，用于批量调整偏置电路的器件尺寸（如W/L）、扫描偏置电压/电流、优化功耗面积。这大大提升了设计迭代效率。

• 参数化单元（P-Cell）允许设计师快速生成和修改满足设计规则的晶体管和电阻版图，确保偏置电路的物理实现与电路设计意图一致。

1. 专用偏置设计与验证工具：

• 一些EDA工具和内部开发软件提供了偏置点自动优化功能，根据性能约束（如增益、摆率）反向求解最优的偏置条件。

• 软件开发也用于构建偏置电路的“健壮性检查器”，自动识别潜在问题，如晶体管处于线性区或截止区的风险、电流镜失配超限等。

1. 数据管理与可视化：

• 软件工具将仿真产生的大量DC操作点数据（成千上万个工艺角样本）进行整理、统计分析和可视化（如生成分布直方图、散点图），帮助设计师直观理解偏置点的分布和敏感度。

三、软硬件协同的未来趋势

随着模拟IC向更先进工艺（如FinFET）和更复杂系统（如混合信号SoC）发展，直流偏置设计与软件开发的结合将更加紧密：

• AI/ML辅助设计：机器学习算法可用于从历史设计数据中学习，预测最优偏置点或快速定位偏置相关的失效模式，实现智能化的设计探索和收敛。
• 系统级协同仿真：在包含数字控制（如校准DAC、温度传感器）的智能偏置系统中，需要软件实现混合信号协同仿真，验证数字逻辑对模拟偏置的动态调整功能。
• 可制造性设计（DFM）集成：偏置设计软件将更深度集成工艺模型和版图效应（如LOD、WPE），在设计前期就预见并规避制造引入的偏置偏差。

直流偏置技术是模拟集成电路性能与可靠性的命脉，而其设计过程已从纯粹依靠工程师经验和手工计算，演变为一个深度依赖先进软件工具的精密工程领域。软件开发不仅提供了强大的仿真验证能力，更通过自动化、数据分析和智能算法，显著提升了偏置设计的效率、精度和鲁棒性。软硬件技术的深度融合，将继续推动模拟集成电路设计迈向新的高度。
