电子设计竞赛是培养和检验学生电子技术综合应用能力的重要平台，其核心往往围绕以微控制器（MCU）为核心的系统设计与实现。一个成功的竞赛作品不仅依赖于主控芯片的灵活编程，更离不开精心设计的外围电路模块以及在某些高端应用中对集成电路（IC）的深入理解与定制设计。本文将对此三大关键领域进行系统性汇总与分析。

一、 微控制器（MCU）选型与系统架构

微控制器是整个系统的“大脑”。在电赛中选择合适的MCU是首要步骤。

1. 主流平台：目前广泛使用的平台包括但不限于：

• STC系列：基于8051内核，简单易学，资源丰富，在基础控制类题目中常见。

• STM32系列：基于ARM Cortex-M内核，性能强大，外设丰富（如多路ADC/DAC、高级定时器、通信接口），适用于需要复杂算法、实时处理或多种通信协议的综合系统。

• ESP32/8266系列：集成Wi-Fi/蓝牙功能，在物联网（IoT）、无线数据传输类题目中成为首选。

• 树莓派Pico：基于RP2040双核ARM Cortex-M0+，性价比高，兼具MCU的实时性与一定的计算能力。

1. 核心考量因素：选型需综合考虑主频、Flash/RAM容量、外设资源（ADC/DAC精度与速度、PWM通道数、通信接口数量）、功耗、开发环境友好度以及团队熟悉程度。
2. 最小系统设计：确保MCU稳定运行的基础电路，包括电源滤波、复位电路、时钟电路（外部晶振或内部RC）、程序下载/调试接口（如JTAG/SWD/UART）以及必要的启动配置电路。

二、 关键外围电路模块设计

外围电路是连接MCU与真实物理世界的桥梁，其性能直接决定系统功能的实现质量。

1. 电源管理模块：

• 多电压转换：常用LDO（如AMS1117）和DC-DC芯片（如MP1584）为MCU、数字电路、模拟电路、传感器、执行器提供稳定且干净的+5V、+3.3V、±12V等电压。

• 去耦与滤波：在每颗芯片的电源引脚附近放置0.1μF陶瓷电容，对模拟部分增加更大容值的钽电容或电解电容，以抑制噪声。

1. 信号调理与采集模块：

• 运算放大器电路：用于小信号放大（同相/反相放大）、滤波（有源低通、高通、带通）、电压跟随（提高驱动能力、隔离）、信号比较（过零比较、滞回比较）。

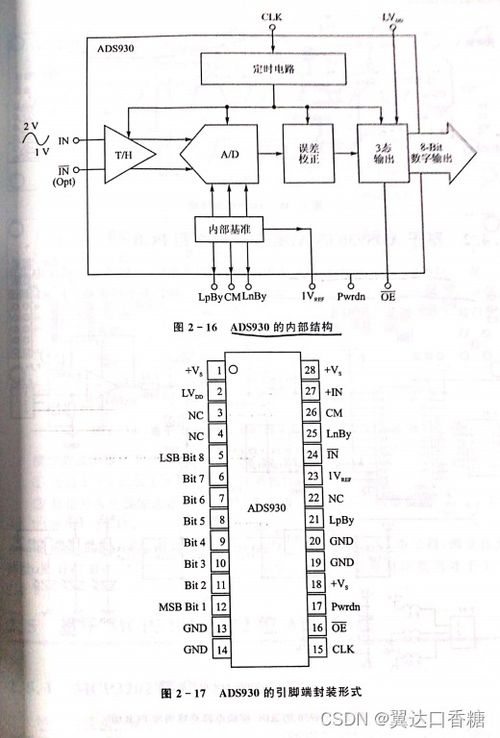

• ADC前端处理：若信号超出MCU内置ADC量程，需进行电平移位（如电阻分压）或放大；若信号含有噪声，需设计抗混叠滤波器。

1. 驱动与执行模块：

• 功率驱动：使用三极管、MOSFET或专用驱动芯片（如L298N、DRV8833）驱动电机、继电器、电磁铁等大电流负载。

• PWM应用：通过MCU的PWM输出，经驱动电路控制直流电机速度、舵机角度、LED亮度或用于DAC生成模拟电压。

1. 通信与接口模块：

• 电平转换：在3.3V与5V系统间通信时，需使用电平转换芯片（如TXB0108）或分立元件电路。

• 隔离与保护：在强电干扰环境或长线传输时，使用光耦或数字隔离器（如ADuM1201）对UART、SPI等信号进行隔离保护。

• 无线模块接口：如ESP32内置Wi-Fi，或外接NRF24L01、LoRa、蓝牙模块，注意天线布局与阻抗匹配。

三、 集成电路（IC）设计在电赛中的体现与延伸

虽然多数电赛作品基于现成IC搭建，但对IC内部原理的理解和简单定制设计能极大提升作品层次。

1. 基于标准IC的深度应用：

• 深入理解并巧妙应用运放、比较器、模拟开关、电压基准、锁相环（PLL）等模拟IC，构建精密测量、信号发生或频率合成电路。

• 利用CPLD或小型FPGA（如Altera MAX II、Xilinx Spartan-6）实现高速逻辑、多路PWM生成、精确时序控制或接口扩展，弥补MCU在纯数字处理与并行性上的不足。

1. 向定制化设计延伸：

• 可编程逻辑器件：使用硬件描述语言（如Verilog/VHDL）在FPGA/CPLD内设计数字系统，例如FIR滤波器、FFT处理器、自定义通信协议核等，实现硬件加速。

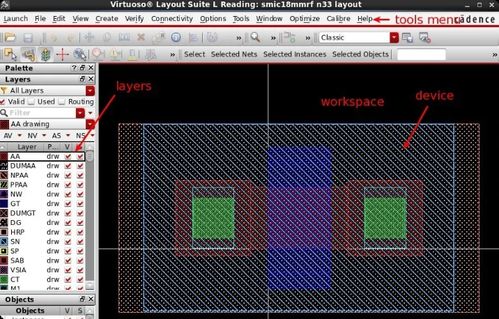

• 模拟集成电路设计思维：在更高阶的竞赛中（如涉及高频、微弱信号），需要运用模拟IC设计思维，考虑噪声、带宽、阻抗匹配、稳定性等，并可能使用特定功能的专用芯片或模块。

• SoC与混合信号设计：了解将处理器核、数字逻辑、模拟前端集成于单一芯片的SoC概念，有助于构建更紧凑、高效的系统方案。

###

电赛中的硬件设计是一个系统工程。微控制器提供了智能控制的核心；外围电路模块是实现感知、驱动与通信功能的具体手段，其可靠性、精度和抗干扰能力是得分关键；而对集成电路内部原理的深刻理解乃至进行定制化设计，则是解决复杂问题、实现性能突破和形成作品亮点的进阶路径。三者环环相扣，要求设计者不仅要有扎实的模电、数电基础，还需具备系统级的思维和严谨的工程实践能力。在备赛和实战中，应注重模块的标准化、可重用性设计，并养成详细记录设计参数、调试过程的习惯，这不仅能提高效率，也是优秀工程素养的体现。
